Kurzantwort: Der 18,5 Zoll Industrie-Touchmonitor ist ein kapazitiver PCAP-Touchmonitor für HMI-Systeme, Maschinensteuerungen, CNC-Anlagen, Prüfstände und industrielle Integrationsprojekte. Er bietet eine Full-HD-Auflösung von 1920 × 1080 Pixeln, 350 cd/m² Helligkeit, HDMI- und VGA-Videoeingänge, eine DC-12-V-Stromversorgung sowie eine VESA-100-×-100-mm-Befestigung.
Das Gerät ist ein industrieller Touchscreen-Monitor ohne integrierten Computer und ohne Betriebssystem. Für den Betrieb wird eine externe Signalquelle benötigt, beispielsweise ein Industrie-PC, eine Maschinensteuerung oder ein anderer Rechner mit HDMI- oder VGA-Ausgang.

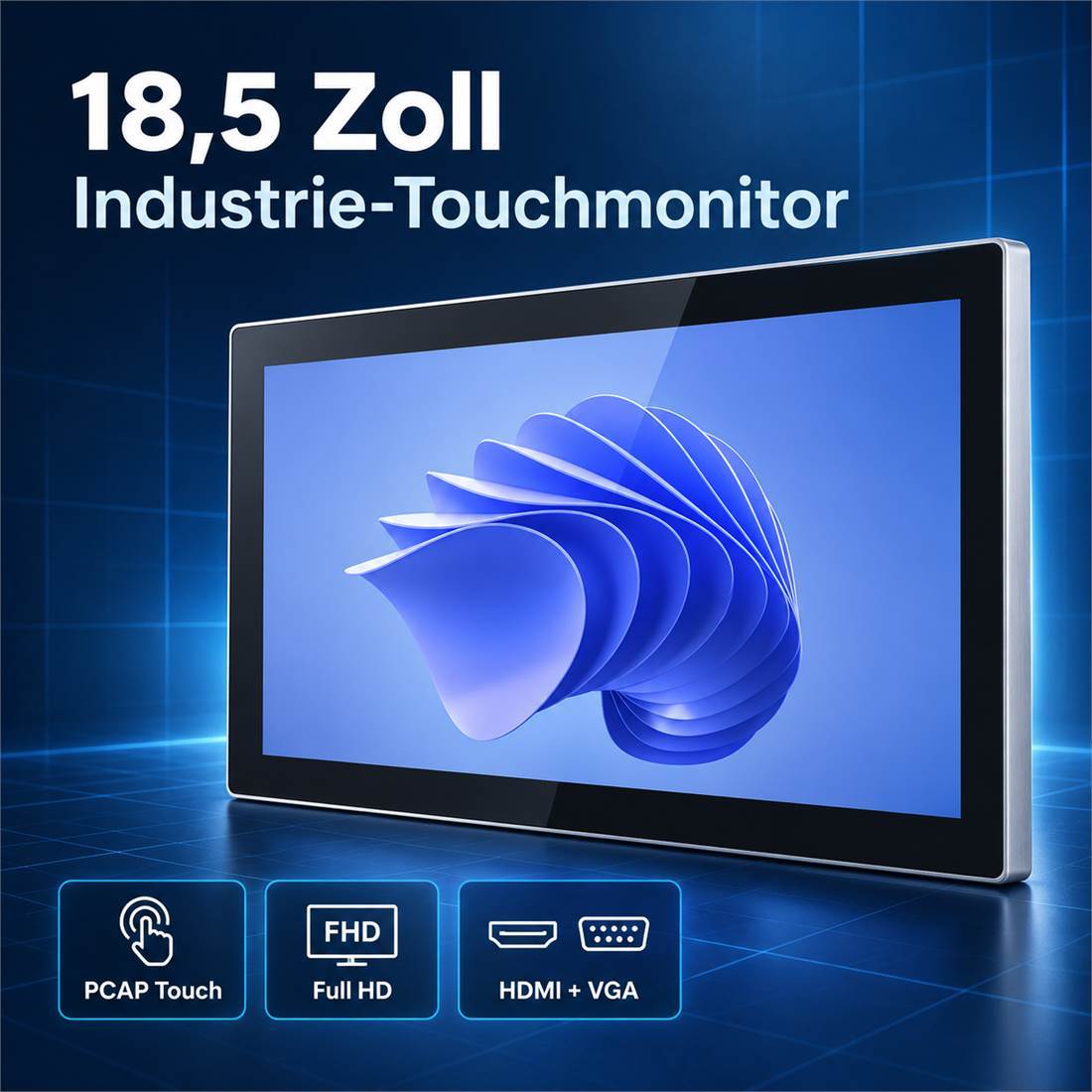

18,5 Zoll PCAP-Touchmonitor für industrielle Systeme
Der 18,5 Zoll Industrie-Touchmonitor verbindet eine übersichtliche Full-HD-Anzeigefläche mit kapazitiver PCAP-Touchbedienung. Das Format eignet sich für Bedienoberflächen, Prozessvisualisierung, Maschinenparameter, Prüfdaten und andere industrielle Anwendungen, bei denen Informationen klar dargestellt und direkt am Bildschirm bedient werden sollen.
- Displaygröße: 18,5 Zoll
- Touch-Technologie: kapazitiver PCAP-Touchscreen
- Auflösung: 1920 × 1080 Pixel, Full HD
- Helligkeit: 350 cd/m²
- Videoeingänge: HDMI und VGA
- Montage: VESA 100 × 100 mm
- Stromversorgung: DC 12 V

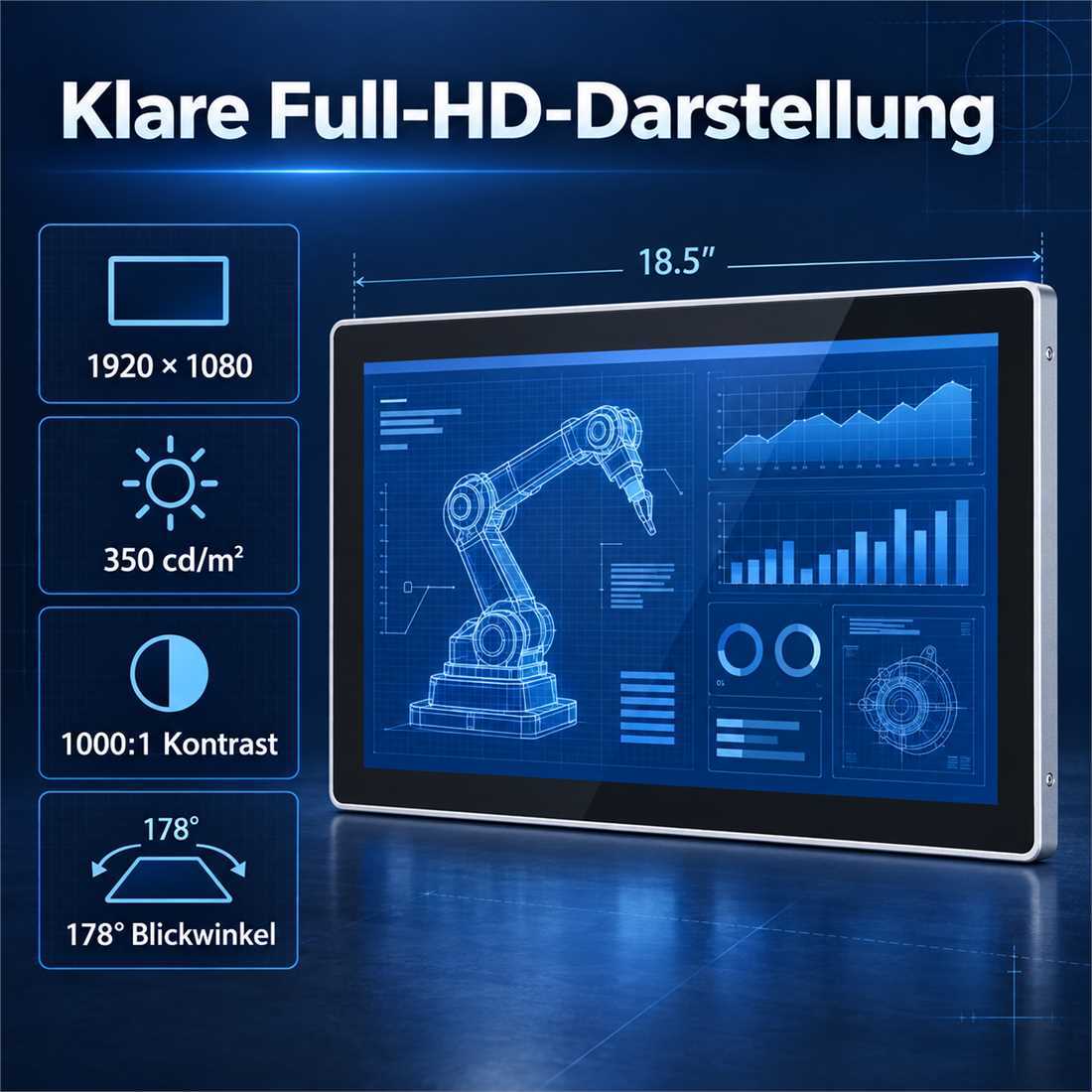

Full-HD-Display mit 350 cd/m² Helligkeit
Die Full-HD-Auflösung von 1920 × 1080 Pixeln ermöglicht eine detaillierte Darstellung von HMI-Oberflächen, Diagrammen, Messwerten, Maschinenzuständen und technischen Bedienmenüs. Das Display stellt bis zu 16,7 Millionen Farben dar und erreicht ein Kontrastverhältnis von 1000:1.
Mit einer Helligkeit von 350 cd/m² und einem horizontalen sowie vertikalen Betrachtungswinkel von jeweils 178 Grad bleibt der Bildschirminhalt aus unterschiedlichen Bedienpositionen gut erkennbar. Die LED-Hintergrundbeleuchtung ist mit einer spezifizierten Lebensdauer von bis zu 50.000 Stunden angegeben.

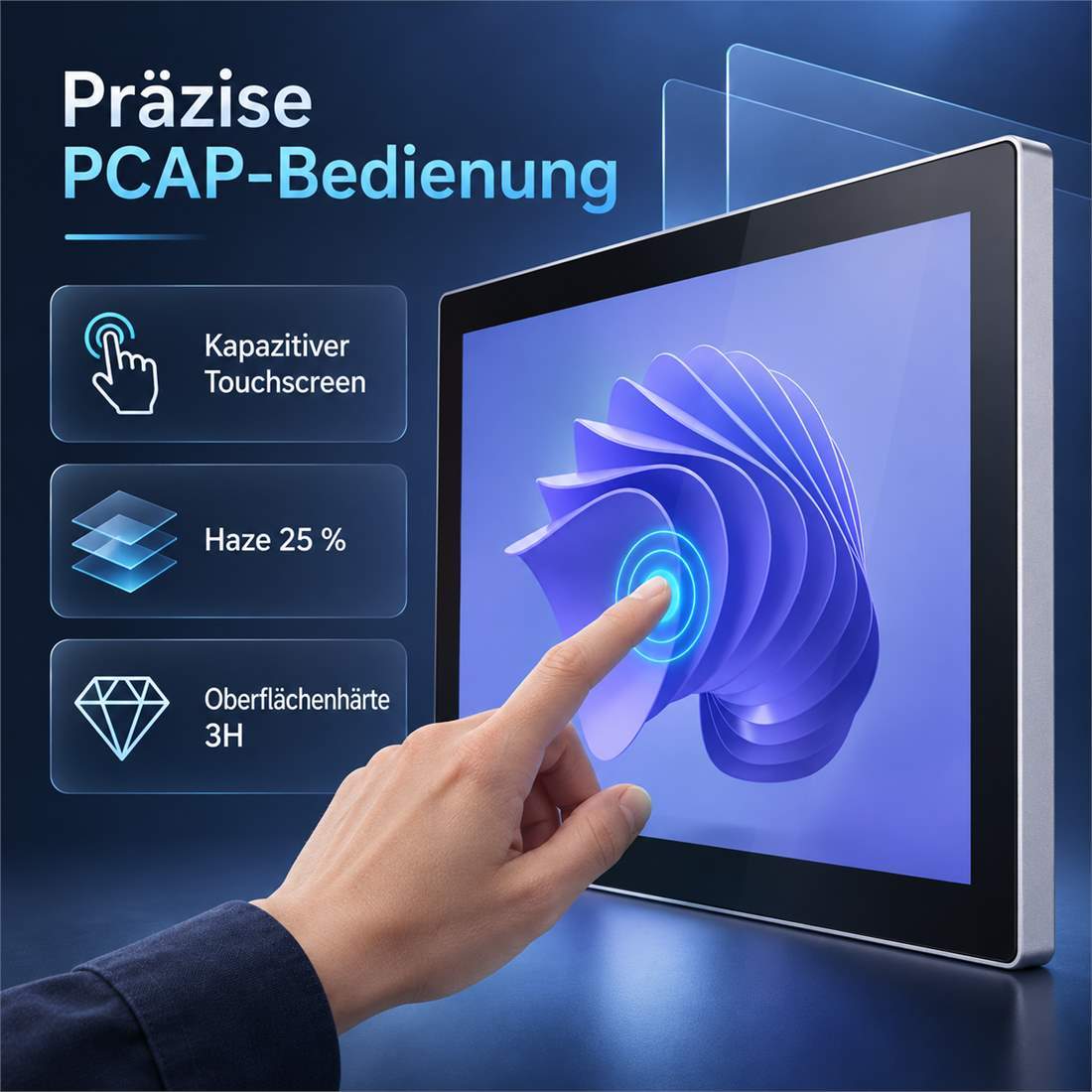

Kapazitiver PCAP-Touchscreen mit 3H-Oberfläche
Der kapazitive Touchscreen ermöglicht eine direkte und präzise Bedienung grafischer Benutzeroberflächen. Die Touchoberfläche besitzt einen Haze-Wert von 25 Prozent und einen Härtegrad von 3H. Dadurch eignet sich das Display für regelmäßig bediente HMI-Arbeitsplätze und industrielle Bedienoberflächen.
Die konkrete Touchanbindung sowie die Kompatibilität mit dem vorgesehenen Betriebssystem sollten vor der Serienfreigabe anhand der finalen Controllerkonfiguration geprüft werden.

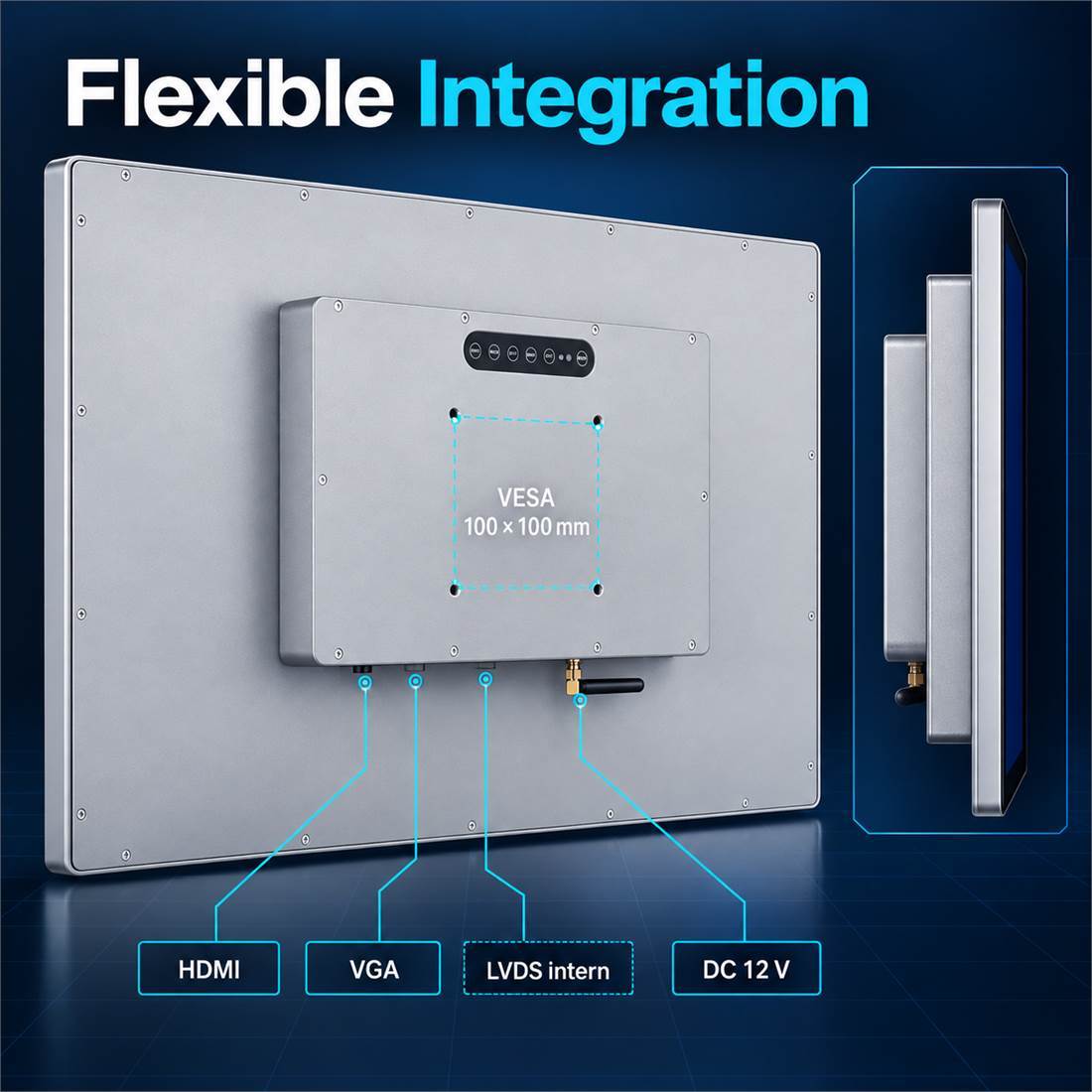

HDMI, VGA und LVDS für flexible Integration
Für externe Videosignale stehen HDMI und VGA zur Verfügung. Damit kann der Industrie-Touchmonitor mit unterschiedlichen Industrie-PCs, Steuerungsrechnern und bestehenden Anlagen verbunden werden. LVDS dient als interne Displayschnittstelle zwischen Controllerboard und LCD-Modul.
Die Stromversorgung erfolgt mit DC 12 V. Die maximale Leistungsaufnahme beträgt 40 W. Für die mechanische Integration unterstützt das Gerät eine VESA-Befestigung von 100 × 100 mm.
Schnittstellenübersicht:
- HDMI als digitaler externer Videoeingang
- VGA als analoger externer Videoeingang
- LVDS als interne Displayschnittstelle
- DC 12 V für die Stromversorgung
- VESA 100 × 100 mm für Wand-, Maschinen- oder Tragarmmontage

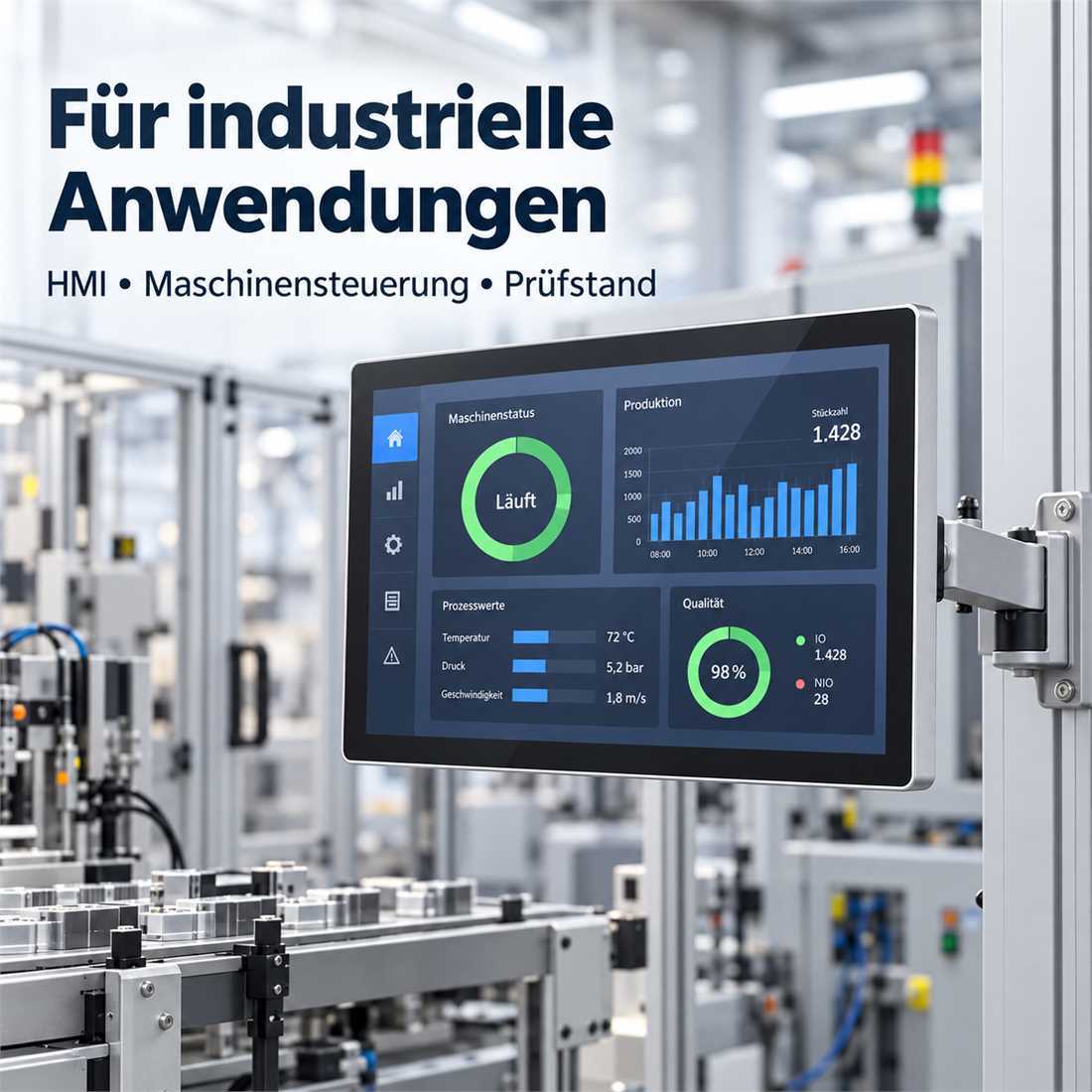

Für welche Anwendungen eignet sich der 18,5 Zoll Touchmonitor?
Der 18,5 Zoll Industrie-Touchmonitor ist für die Integration in industrielle Bedien- und Informationssysteme vorgesehen. Typische Einsatzbereiche sind:
- HMI-Systeme und Maschinenbedienung
- Produktions- und Prozessvisualisierung
- CNC-Maschinen und Fertigungsanlagen
- Prüfstände und Messsysteme
- Schaltschränke und industrielle Bedienplätze
- Maschinen-Nachrüstung und Modernisierungsprojekte
- OEM-Geräte und kundenspezifische Systemintegration
Der spezifizierte Betriebstemperaturbereich von -20 °C bis +70 °C unterstützt den Einsatz in industriellen Umgebungen. Die Eignung für eine konkrete Anlage hängt zusätzlich von Einbausituation, Belüftung, Stromversorgung und Umgebungsbedingungen ab und sollte vor der Serienbestellung technisch geprüft werden.
Technische Daten des 18,5 Zoll Industrie-Touchmonitors
| Produkttyp | Industrie-Touchmonitor |
|---|---|
| Displaygröße | 18,5 Zoll |
| Touch-Technologie | Kapazitiver PCAP-Touchscreen |
| Auflösung | 1920 × 1080 Pixel, Full HD |
| Aktive Anzeigefläche | 408,96 × 230,04 mm |
| Darstellbare Farben | 16,7 Millionen |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 1000:1 |
| Reaktionszeit | 14 ms |
| Betrachtungswinkel horizontal | 89°/89°, insgesamt 178° |
| Betrachtungswinkel vertikal | 89°/89°, insgesamt 178° |
| Hintergrundbeleuchtung | LED |
| Lebensdauer der Hintergrundbeleuchtung | Bis zu 50.000 Stunden |
| Touchoberfläche | Haze 25 %, Härtegrad 3H |
| Externe Videoeingänge | HDMI und VGA |
| Interne Displayschnittstelle | LVDS |
| Stromversorgung | DC 12 V |
| Maximale Leistungsaufnahme | 40 W |
| Betriebstemperatur | -20 °C bis +70 °C |
| Lagertemperatur | -20 °C bis +70 °C |
| Relative Luftfeuchtigkeit | 10 % bis 90 %, nicht kondensierend |
| Montage | VESA 100 × 100 mm |
| Abmessungen ohne Controllerboard | 430,4 × 254,6 × 12,0 mm |
| Gewicht | Ca. 1.400 g |
| LCD-Modell | QV185FHM-N80 |
| Controllerboard | RTD2513V2.1-1L |
| Controller-Schnittstellen | HDMI, VGA und LVDS |
Industrie-Touchmonitor oder Panel-PC?
Dieses Produkt ist ein Touchmonitor und kein vollständiger Panel-PC. Es enthält kein integriertes Computersystem und kein vorinstalliertes Betriebssystem. Bildsignale werden von einem externen Industrie-PC, Embedded-PC oder Steuerungsrechner über HDMI oder VGA bereitgestellt.
Wenn für Ihr Projekt ein vollständig integriertes System mit Prozessor, Speicher und Betriebssystem benötigt wird, ist stattdessen ein Industrie-Panel-PC erforderlich.
Technische Prüfung und Mengenangebot anfordern
Für OEM-Projekte, Maschinenserien oder Nachrüstungen empfehlen wir eine technische Freigabe vor der Bestellung. Für eine schnelle Prüfung senden Sie uns bitte folgende Angaben:
- gewünschte Stückzahl
- verwendete Signalquelle und Videoverbindung
- benötigte Touchanbindung
- Einbauart oder VESA-Montage
- Betriebs- und Umgebungsbedingungen
- gewünschter Liefertermin und Lieferort
Auf dieser Grundlage können die passende Controllerkonfiguration, technische Kompatibilität, Musteranforderung und das Mengenangebot geprüft werden.
Häufig gestellte Fragen
Ist der 18,5 Zoll Industrie-Touchmonitor ein Panel-PC?
Nein. Das Produkt ist ein Touchmonitor ohne integrierten Computer und ohne Betriebssystem. Für die Bildausgabe wird eine externe Signalquelle benötigt.
Welche Auflösung unterstützt der Touchmonitor?
Das 18,5 Zoll Display besitzt eine native Full-HD-Auflösung von 1920 × 1080 Pixeln.
Welche Videoeingänge stehen zur Verfügung?
Für externe Videosignale stehen HDMI und VGA zur Verfügung. LVDS ist die interne Verbindung zwischen Controllerboard und LCD-Modul.
Kann der Touchmonitor mit einer VESA-Halterung montiert werden?
Ja. Das Gerät unterstützt den VESA-Standard 100 × 100 mm und kann abhängig von der Anlage an einer Wandhalterung, einem Tragarm oder einer Maschinenkonstruktion befestigt werden.
Welche Stromversorgung benötigt das Gerät?
Der Industrie-Touchmonitor arbeitet mit DC 12 V. Die maximale Leistungsaufnahme beträgt 40 W.
Ist der Monitor für Maschinensteuerungen und Prüfstände geeignet?
Ja. Displaygröße, PCAP-Touchscreen, Full-HD-Auflösung sowie HDMI- und VGA-Eingänge ermöglichen die Integration in HMI-Systeme, Maschinensteuerungen und Prüfstände. Die technische Kompatibilität sollte vor der Serienbestellung geprüft werden.
Welche Informationen werden für ein B2B-Angebot benötigt?
Für ein passendes Angebot werden vor allem Stückzahl, Signalquelle, Touchanbindung, Einbauart, Umgebungsbedingungen, Lieferort und gewünschter Liefertermin benötigt.
