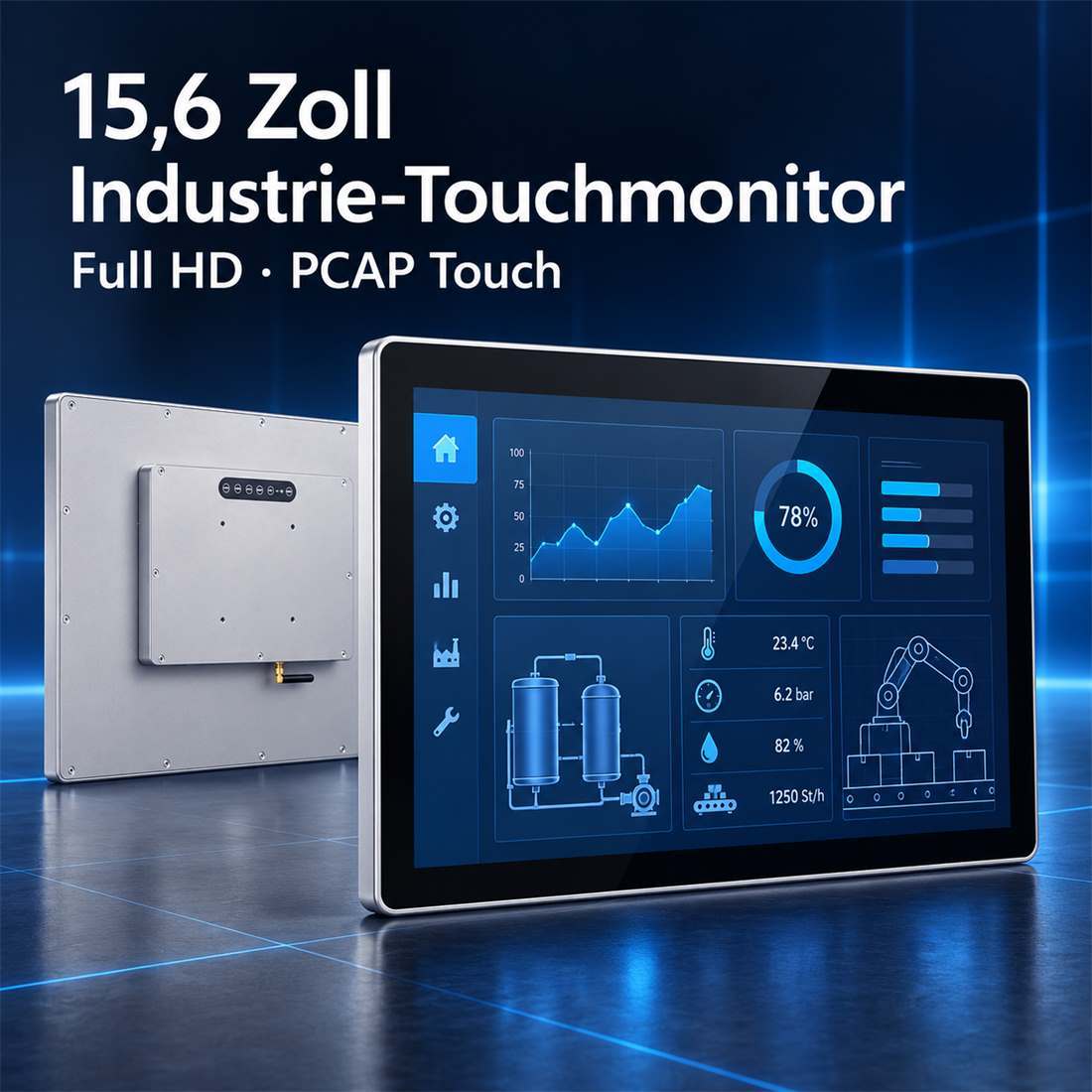

Der 15,6 Zoll Industrie-Touchmonitor kombiniert einen kapazitiven PCAP-Touchscreen mit einer Full-HD-Auflösung von 1920 × 1080 Pixeln. Die entspiegelte Oberfläche und der Betrachtungswinkel von 89°/89° unterstützen eine klare Bedienung industrieller Benutzeroberflächen.
HDMI- und VGA-Signaleingänge ermöglichen die Verbindung mit Industrie-PCs, Embedded Controllern und Steuerungsrechnern. Die VESA-100-×-100-mm-Aufnahme erleichtert die Integration in Maschinen, Bedienpulte, Prüfstände und Kontrollsysteme.
Der 15,6 Zoll Industrie-Touchmonitor ist ein Full-HD-Monitor mit kapazitivem PCAP-Touchscreen für industrielle HMI-Systeme, Maschinensteuerungen, Prüfstände und Prozessvisualisierung. Die Auflösung von 1920 × 1080 Pixeln bietet ausreichend Anzeigefläche für Bedienoberflächen, Prozessbilder, Messwerte und Produktionsdaten.
HDMI- und VGA-Signaleingänge, eine DC-12-V-Stromversorgung sowie die VESA-100-×-100-mm-Montage erleichtern die Integration in Maschinen, Bedienpulte, Kontrollsysteme und industrielle Arbeitsplätze. Der Monitor besitzt keine integrierte Rechenplattform und wird mit einem externen Industrie-PC, Embedded Controller oder Steuerungsrechner verbunden.

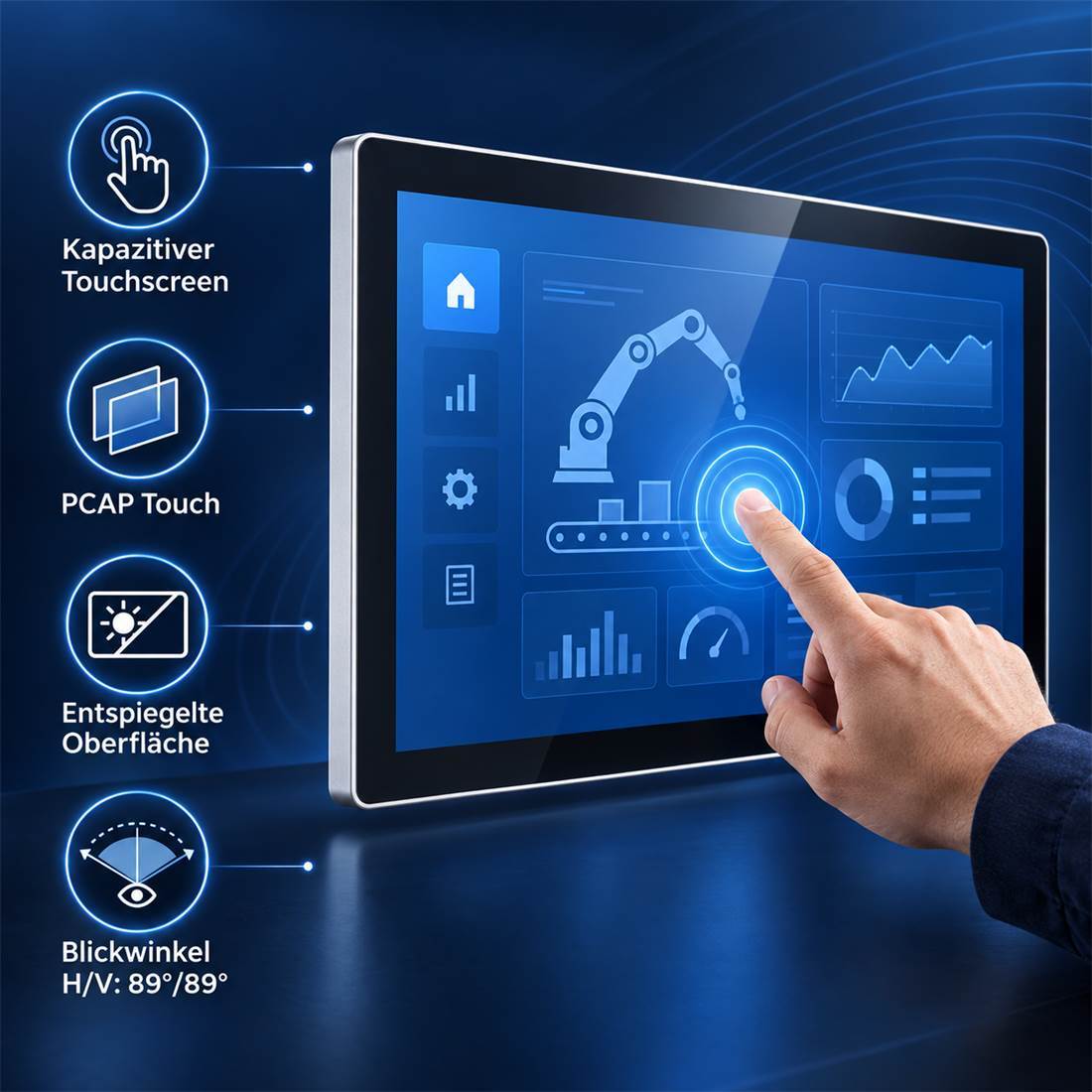

Der kapazitive PCAP-Touchscreen ermöglicht eine direkte Bedienung grafischer Benutzeroberflächen. Die entspiegelte Displayoberfläche reduziert störende Reflexionen und unterstützt eine klare Darstellung in industriellen Innenbereichen.
Hinweis: Angaben zu Multitouch, Handschuhbedienung oder einer IP-Schutzart sind für diese Ausführung nicht bestätigt und müssen bei Bedarf projektbezogen geprüft werden.

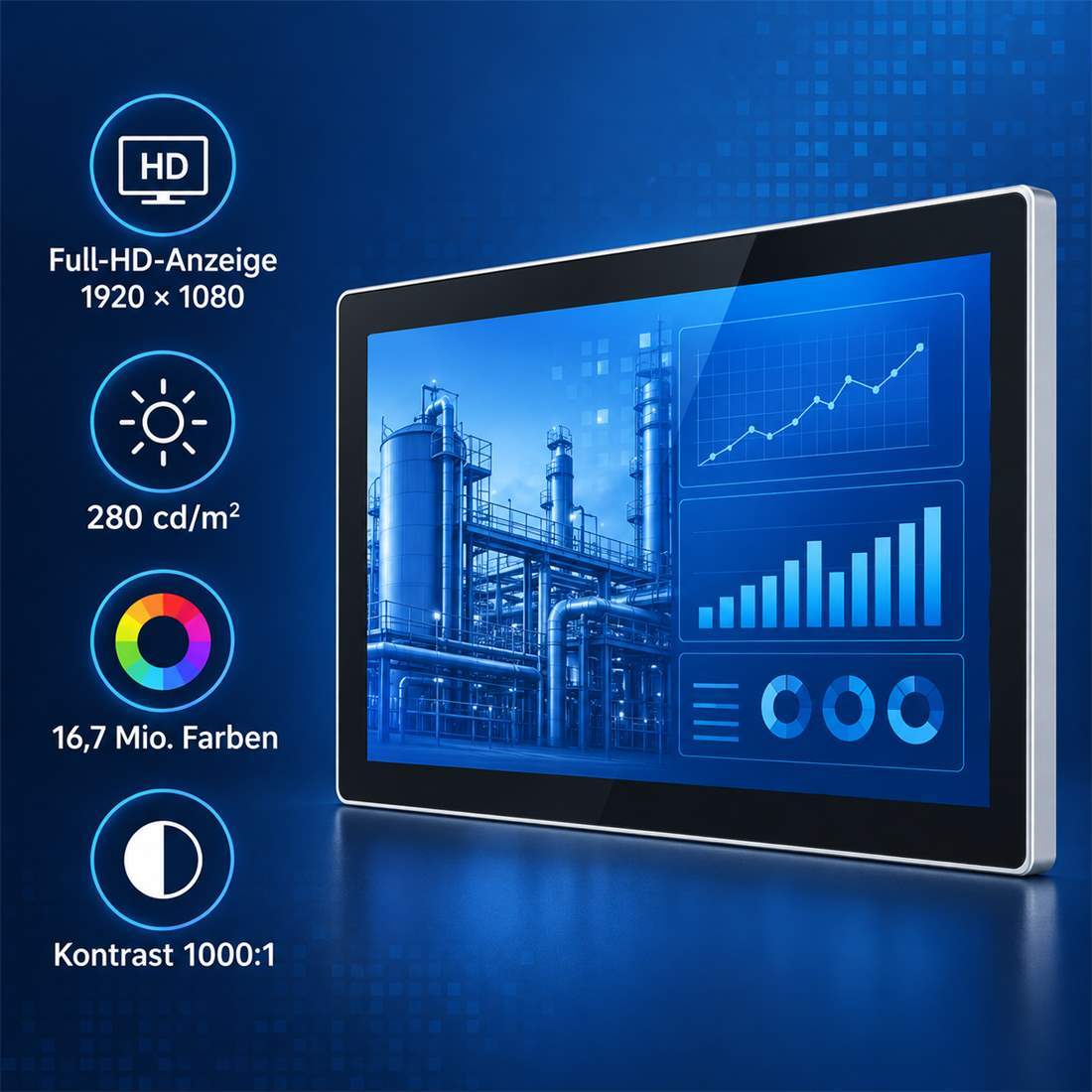

Das 15,6-Zoll-Display besitzt eine Full-HD-Auflösung von 1920 × 1080 Pixeln im 16:9-Breitbildformat. Mit 16,7 Millionen darstellbaren Farben, einer Helligkeit von 280 cd/m² und einem Kontrastverhältnis von 1000:1 eignet sich der Monitor für HMI-Oberflächen, Prozessvisualisierung und Kontrollanzeigen in Innenbereichen.
Der horizontale Betrachtungswinkel beträgt 89°/89°, der vertikale Betrachtungswinkel ebenfalls 89°/89°. Dadurch bleiben Bedienoberflächen, Messwerte und Prozessinformationen auch bei seitlicher Betrachtung gut erkennbar.
Die aktive Anzeigefläche beträgt 344,16 × 193,59 mm und bietet Platz für moderne HMI-Layouts, Diagramme, Statusanzeigen und mehrere Bedienbereiche.

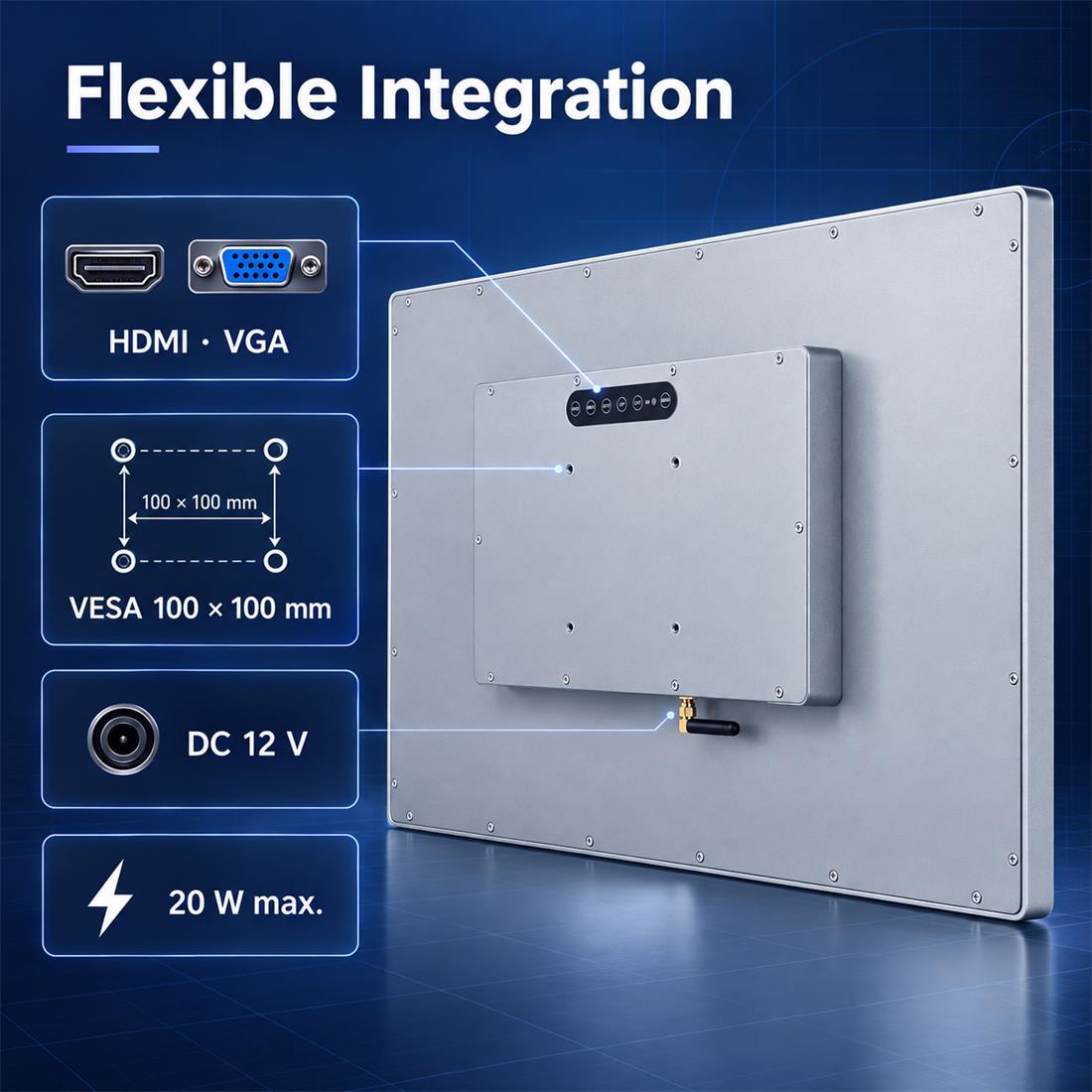

Für die externe Signalübertragung stehen HDMI und VGA zur Verfügung. Damit kann der 15,6 Zoll Industrie-Touchmonitor sowohl mit modernen als auch mit bestehenden Industrie-PCs, Steuerungsrechnern und Embedded-Systemen verbunden werden.
Die angegebene eDP-1.2-Schnittstelle ist eine interne elektrische Displayanbindung und darf nicht mit einem extern zugänglichen Videoeingang verwechselt werden.
Die VESA-100-×-100-mm-Aufnahme ermöglicht die Befestigung an Wandhalterungen, Monitorarmen, Maschinenrahmen und kundenspezifischen Trägerkonstruktionen. Der Monitor kann dadurch passend zur vorgesehenen Bedienposition und Einbausituation installiert werden.
Bei der konstruktiven Integration sollten der verfügbare Einbauraum, die Kabelausführung, die Halterung, die Luftzirkulation und die Zugänglichkeit der Anschlüsse berücksichtigt werden.
Der 15,6 Zoll HMI-Touchmonitor eignet sich für Anwendungen, bei denen eine externe Rechenplattform vorhanden ist und eine separate Anzeige- und Bedieneinheit benötigt wird.
Weitere Informationen zur Auswahl finden Sie unter industrielle Touch-Display-Lösungen.
| Produktart | Industrie-Touchmonitor |
|---|---|
| Bildschirmgröße | 15,6 Zoll |
| Touchtechnologie | Kapazitiver Touchscreen / PCAP |
| Auflösung | 1920 × 1080 Pixel, Full HD |
| Bildformat | 16:9 |
| Aktive Anzeigefläche | 344,16 × 193,59 mm |
| Pixelabstand | 0,17925 × 0,17925 mm |
| Farbdarstellung | 16,7 Millionen Farben |
| Helligkeit | 280 cd/m² |
| Kontrastverhältnis | 1000:1 |
| Betrachtungswinkel horizontal | 89°/89° |
| Betrachtungswinkel vertikal | 89°/89° |
| Reaktionszeit | 25 ms |
| Hintergrundbeleuchtung | LED |
| Lebensdauer der Hintergrundbeleuchtung | 30.000 Stunden |
| Displayoberfläche | Entspiegelt |
| Externe Signaleingänge | HDMI und VGA |
| Interne elektrische Schnittstelle | eDP 1.2 |
| Nennspannung | DC 12 V |
| Maximale Leistungsaufnahme | 20 W |
| Betriebstemperatur | 0 bis 50 °C |
| Lagertemperatur | −20 bis 60 °C |
| Luftfeuchtigkeit | 10 % bis 90 % relative Luftfeuchtigkeit |
| Montage | VESA 100 × 100 mm |
| Panelabmessungen ohne PWB/PCB | 350,76 × 204,96 × 2,9 mm |
| LCD-Spezifikation | M156O30-050-239-3911 V01 |
| Controllerboard | RTD2513V2.1-1L, HDMI + VGA + LVDS |
Dieses Modell ist ein Industrie-Touchmonitor und kein Panel-PC. Der Monitor übernimmt Anzeige und Touchbedienung, besitzt gemäß den vorliegenden technischen Daten jedoch kein integriertes Betriebssystem und keine eigenständige Computerplattform.
Für den Betrieb wird daher ein externer Industrie-PC, Embedded Controller oder anderer Steuerungsrechner benötigt. Wenn Display, Touchscreen und Betriebssystem in einem Gerät benötigt werden, sollte stattdessen ein Industrie-Panel-PC ausgewählt werden.
Für eine schnelle technische Prüfung und Angebotserstellung sollten Maschinenbauer, Gerätehersteller und Systemintegratoren folgende Projektdaten übermitteln:
Projektbezogene Anpassungen können anhand der technischen Anforderungen, Stückzahl und geplanten Serienanwendung geprüft werden. Weitere Informationen finden Sie unter OEM- und ODM-Touchlösungen.
Ein 15,6 Zoll Industrie-Touchmonitor ist eine separate Anzeige- und Bedieneinheit für Maschinen, HMI-Systeme, Prüfstände und Kontrollanwendungen. Er wird mit einem externen Computer oder Steuerungsrechner verbunden.
Der Monitor besitzt eine Full-HD-Auflösung von 1920 × 1080 Pixeln und stellt 16,7 Millionen Farben dar.
Das Modell verwendet einen kapazitiven PCAP-Touchscreen mit entspiegelter Displayoberfläche.
Für externe Videosignale stehen HDMI und VGA zur Verfügung.
Nein. eDP 1.2 ist als interne elektrische Displayanbindung angegeben und kein zusätzlicher extern zugänglicher Videoeingang.
Ja. Der Industrie-Touchmonitor unterstützt eine VESA-Befestigung mit einem Lochmaß von 100 × 100 mm.
Das Modell arbeitet mit DC 12 V und besitzt eine maximale Leistungsaufnahme von 20 W.
Nein. Nach den vorliegenden technischen Daten ist kein Betriebssystem integriert. Für den Betrieb wird eine externe Signal- und Rechenquelle benötigt.

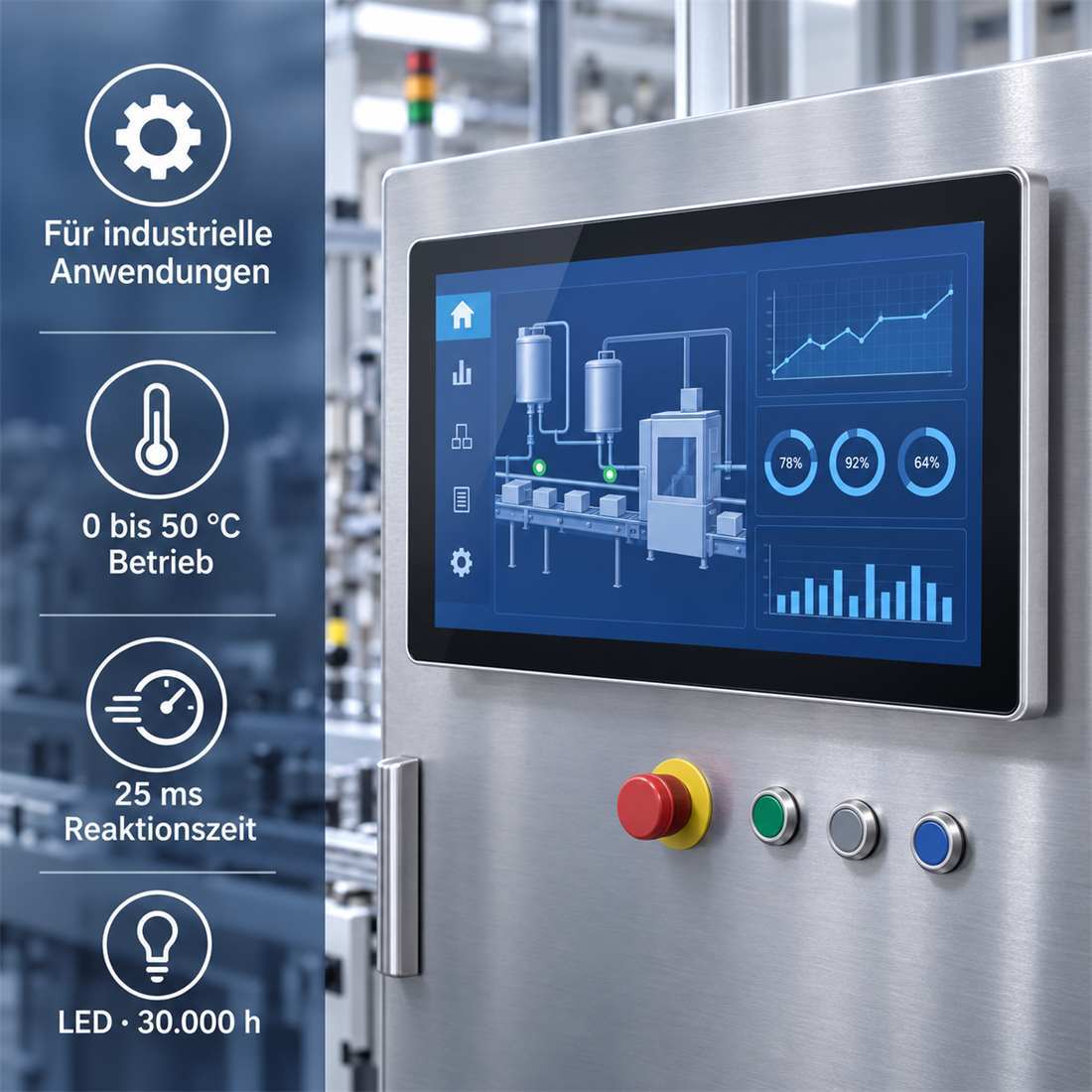

Typische Anwendungen sind Maschinensteuerungen, industrielle HMI-Systeme, Prüfstände, Prozessvisualisierung, Kontrollsysteme und OEM-Geräte.
Sie benötigen einen PCAP-Touchmonitor für eine Maschine, einen Prüfstand oder ein HMI-System? Senden Sie uns Ihre Anwendung, benötigte Stückzahl, Signalquelle, Montageart und den geplanten Produktionszeitraum.
